Интеграция TrueConf Server и Cisco UCM по SIP

09.07.2020
Димитрий Зуйков

Димитрий Зуйков

TrueConf Server можно интегрировать с аппаратными ВКС-терминалами, АТС (например, Asterisk) и VoIP устройствами через мультишлюз cервера по протоколам SIP и H.323. Так интеграция с АТС дает возможность ее абонентам звонить пользователям cервера и присоединяться к конференциям, проходящим на нем.  В этой инструкции мы покажем, как подключить к TrueConf Server цифровую телефонную станцию Cisco Unified Communication Manager (Cisco UCM, СUCM).

Шаг 1. Настройка АТС CUCM

  1. Откройте панель управления АТС.
  2. Перейдите к разделу Device → Trunk.
  3. Нажмите Add New, чтобы добавить новый SIP-транк.
  4. Настройте транк, указав:

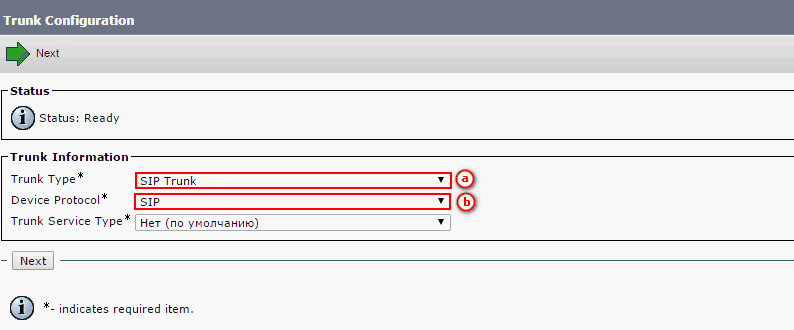

(a) тип  и (b) используемый протокол ;

Cisco UCM настройка транка

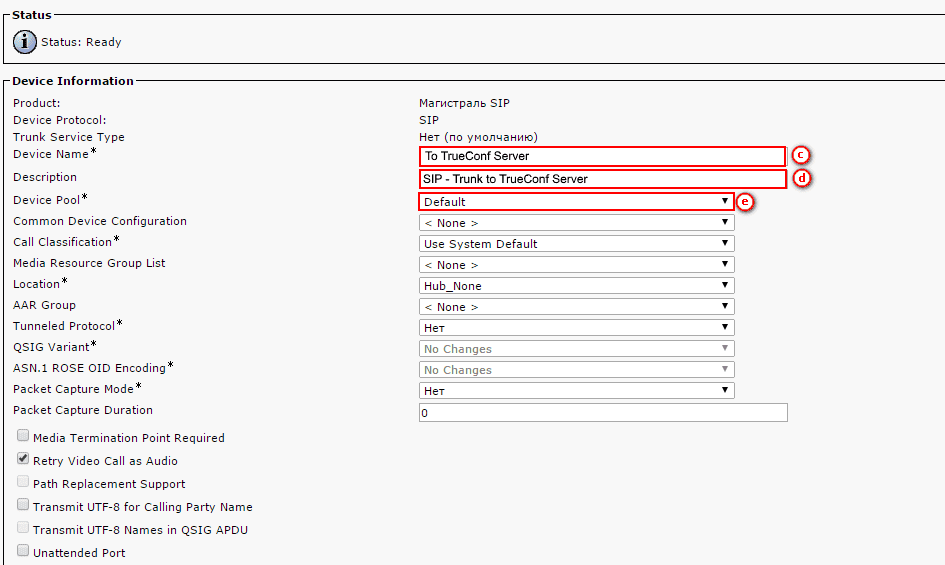

(c) название, (d) описание, (e) шаблон настроек маршрутизации вызовов для  TrueConf Server;

Интеграция TrueConf Server и Cisco UCM по SIP 1

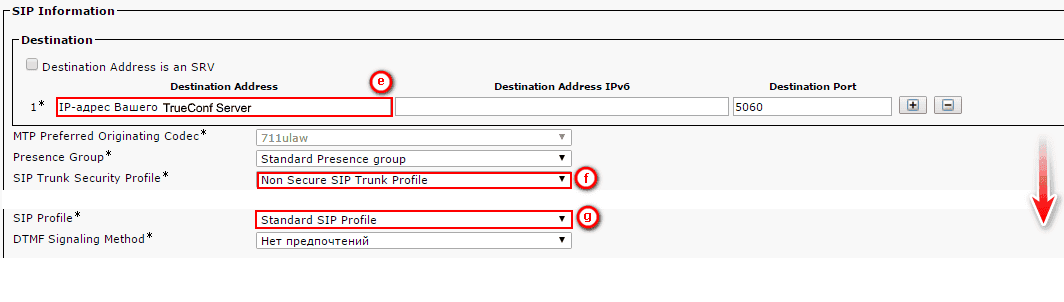

(e) IP – адрес TrueConf Server , (f) профиль безопасности для транка, (g) используемый SIP профиль.

Не забудьте указать порт, который использует TrueConf Server  для SIP соединений, если он отличен от 5060.

Интеграция TrueConf Server и Cisco UCM по SIP 2

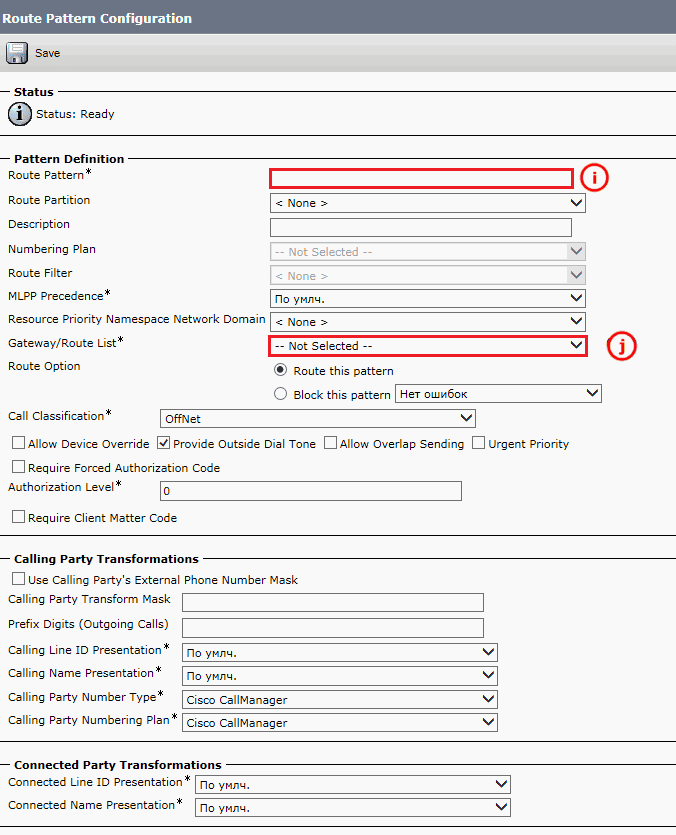

(i) префикс, используемый для звонков с SIP-телефонии на клиентские приложения TrueConf и (j) маршрут для вызова;

Формат префикса должен быть Х.!, где

Х – любой символ (0-9, *, #)

Например, 0.!

cucm-setting

Сохраните изменения в ATC.

Шаг 2. Настройка TrueConf Server

  1. Войдите в панель управления TrueConf Server
  2. Перейдите в раздел Шлюзы → SIP.
  3. В секции Правила для SIP cоединений нажмите Добавить конфигурацию.
  4. Выберите Ручная настройка и нажмите Создать.
    Откроется форма.
  5. Укажите в полях:
    • Имяназвание правила соединения с CUCM;
    • Хост и Порт —  IP-адрес CUCM  и порт, на котором АТС работает.
  6. Отключите регистрацию на АТС в одноименном поле.
  7. Поставьте флажок SIP-транк по умолчанию.

С помощью этой настройки пользователи TrueConf смогут звонить абонентам АТС без указания ее IP адреса. Более подробно об этом вы можете прочитать в нашей статье о назначаении cерверов-адресатов по умолчанию.

Шаг 3. Звонок абоненту CUCM из клиентского приложения TrueConf

Введите в поле поиска адресной книги приложения  строку вызова  в формате #sip:<user>. Здесь <user> — имя вызываемого абонента CUCM.

Звонить в обратном направлении абоненты АТС смогут, если на ней было создано правило для сервера ВКС.


Не нашли ответ на свой вопрос? Напишите нам в онлайн-чате, мы будем рады помочь.
