Мониторинг TrueConf Server с помощью Zabbix

Мониторинг корпоративных серверов является удобным способом отслеживания работы и поиска неисправностей.

Компания Труконф предоставляет готовое решение TrueConf Monitor для удобного контроля работы мессенджера TrueConf Server. При этом вы получите ряд сведений, которые невозможно будет увидеть при интеграции со сторонними решениями:

• Анализ SVC потоков.
• Детальный анализ P2P-звонков (точка-точка) и конференций.

А именно следующую информацию:

• загруженность ЦП пользователя при подключении с клиентского приложения Труконф;
• определение джиттера, битрейта аудио и видео, пропускной способности сети участника, очереди байт, числа кадров/с (fps);
• кол-во ошибок у конкретного участника и в конференции в целом;
• с какого устройства подключены участники к конференции;
• статистика отключений;
• отслеживание SIP/H.323 подключений;
• уведомления о произошедших инцидентах (событиях) в чат Труконф и на почту.

Заказать на тестирование и получить больше информации можно на странице ПО:

Получить TrueConf Monitor

Общая схема мониторинга с помощью Zabbix

В данной статье будет рассмотрено как работает система мониторинга TrueConf Server на примере внедрения Zabbix. В данном примере мы будем мониторить работу машины с установленным TrueConf Server, получать необходимые сведения о конференциях, а также отправлять уведомления через бота Telegram. Компоненты структуры:

• TrueConf Server (объект мониторинга);
• Zabbix (инструмент мониторинга).

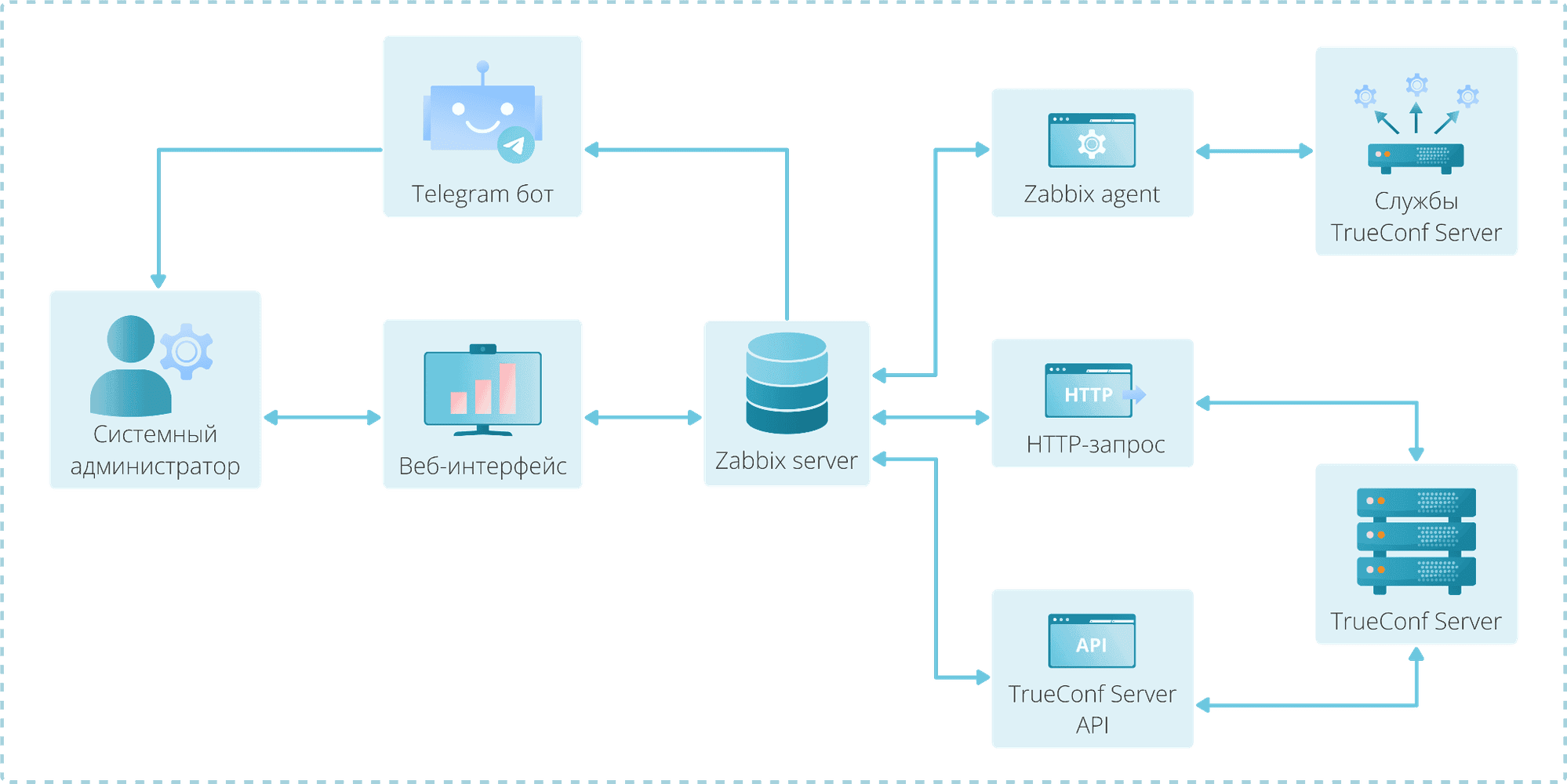

Схема работы мониторинга выглядит следующим образом:

Описание Zabbix и возможностей TrueConf API

Zabbix — система мониторинга статусов разнообразных сервисов компьютерной сети, серверов и сетевого оборудования, и других узлов системы.

Одна из самых главных функций решения — возможность взаимодействия со сторонним API, в нашем случае с TrueConf API. Это позволяет программно извлекать и обрабатывать данные с необходимых сервисов.

TrueConf Server имеет в своем распоряжении RESTful API. С его помощью можно управлять множеством параметров сервера видеосвязи и получать различные данные. Подробнее с TrueConf Server API можно ознакомиться в базе знаний TrueConf.

Настройка интеграции TrueConf Server API и Zabbix

Для примера рассмотрим структуру, состоящую из двух разных серверов: на одном установлен TrueConf Server, на другом — Zabbix. Стоит отметить, что оба решения можно установить на виртуальную машину.
Передаваемые данные от TrueConf Server к Zabbix:

• состояние сервера;
• количество активных конференций;
• количество участников во всех активных конференциях.

При считывании данных о конференциях в панели управления TrueConf Server нужно помнить что:

• Если в столбце Участники установлено значение 0, конференция была запущена, но к ней никто не подключился. Данные конференции автоматически завершаются через 100 секунд.
• Если в конференции был хотя бы один участник и из неё все вышли, она будет завершена сразу после выхода последнего участника.
• Если конференция активна, поле Окончание остаётся пустым.

Настройка TrueConf Server

Для корректной работы интеграции необходима правильная настройка всех компонентов. Начнём с TrueConf Server. Подробнее о его установке можно узнать в документации. Взаимодействие с Zabbix происходит посредством TrueConf Server API.

Данный набор реализует архитектуру RESTful API и в основе его работы лежат HTTP-запросы GET, POST, PUT, DELETE. Ответы сервер возвращает в формате JSON.

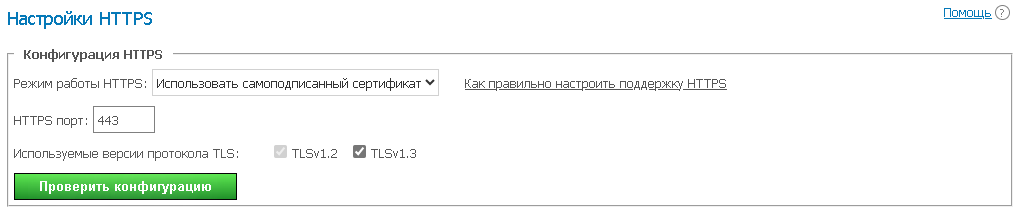

Сначала настроим HTTPS в панели управления сервером в разделе Веб → HTTPS. На открывшейся странице в блоке Конфигурация HTTPS настройте необходимые параметры. Рекомендуем использовать коммерческий сертификат, например, Let’s Encrypt, но возможна работа и с самоподписанным.

Получение API токена

Напомним логику работы с API TrueConf Server (подробности в статье о начале работы с API):

• На стороне сервера надо создать OAuth 2.0 приложение с нужными правами.
• Получить для этого приложения токен (access token) для использования в API-запросах.

При создании OAuth приложения в панели управления токен доступа имеет срок жизни 1 час в целях безопасности (это не настраивается). И мы рекомендуем использовать именно временные токены для безопасности по такой логике (написание скрипта оставляем на ваше усмотрение):

• Создать сторонний скрипт (например, на python), который будет постоянно работать и получать новый API токен.
• Через Zabbix API этот скрипт обновляет переменную хоста {$API_TOKEN} функцией usermacro.update.
• В самом Zabbix в запросах данных используется эта переменная {$API_TOKEN} в качестве токена (см. примеры вызова далее).

В целях тестирования можно использовать более простой, но небезопасный способ с увеличенным временем жизни токена. В API v4 (доступно с TrueConf Server 5.5.3 и выше) появилась возможность создания приложения с помощью отдельного запроса /oauth/clients. В этом случае вы сможете указать время жизни токена в секундах, например, 100 млн секунд ≈ 3 года 2 месяца. Потом уже получить для этого OAuth приложения долгоживущий токен и использовать его во всех нужных запросах через Zabbix.

Для создания OAuth приложения вам понадобится секретный ключ администратора из раздела Веб → Безопасность.

В ответ вы получите JSON с данными о вашем приложении, в том числе ID и секрет (опять же, их можно будет увидеть и в панели управления сервером).

Теперь используя эти ID и секрет получите токен доступа с помощью запроса /oauth2/token.

В ответ вы получите JSON, среди данных которого будет требуемый токен — поле access_token.

Этот токен мы и будем использовать в Zabbix.

Скачивание и настройка Zabbix

На данном этапе требуется настроить Zabbix. Поскольку этот компонент разделён на две части, клиентскую (собирает данные и направляет их на сервер) и серверную (объединяет данные со всех клиентов в удобный для анализа вид), рассмотрим их по отдельности.

Для серверной части Zabbix (Zabbix Appliance) нужно выбрать подходящий вариант развёртывания: доступна установка на множество ОС Linux, с помощью готовых образов для разных гипервизоров (KVM, Qemu, Hyper-V и пр.), и в качестве Docker-контейнера. Зайдите на страницу скачивания, выберите свой вариант и следуйте инструкциям для него. Мы для теста скачали вариант в формате OVF и развернули его в VirtualBox.

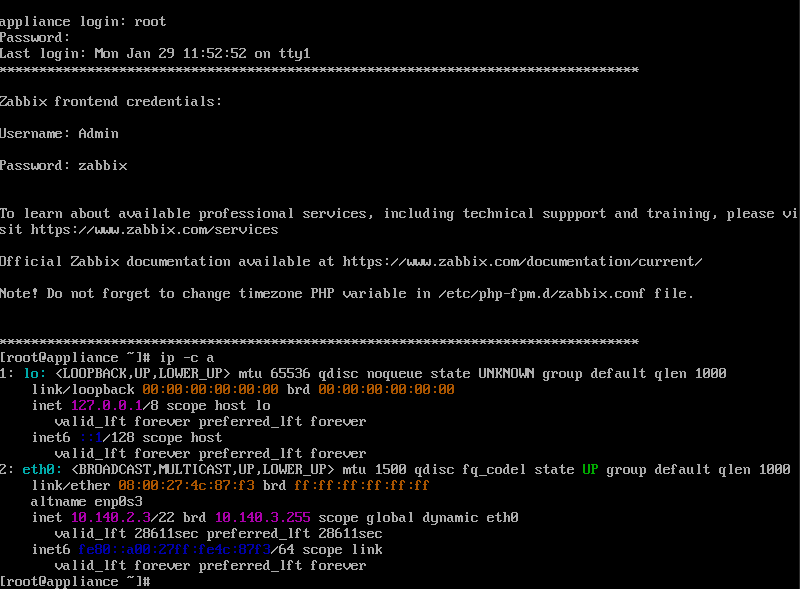

При запуске виртуальная машина с Zabbix Appliance запускается в режиме терминала, это основной способ взаимодействия напрямую с сервером. Также доступен веб-интерфейс, с помощью которого будем настраивать мониторинг TrueConf Server.

В терминале будут запрошены учётные данные для авторизации на стороне Zabbix Appliance. Укажите следующие данные (установлены по умолчанию):

• Логин — root;
• Пароль — zabbix.

Для повышения безопасности измените пароль на свой с помощью команды passwd <имя пользователя>. Для входа в веб-интерфейс Zabbix Appliance вам нужно узнать IP-адрес машины с ним. Для этого выполните команду ip -c a.

По найденному адресу заходим в панель управления Zabbix Appliance.

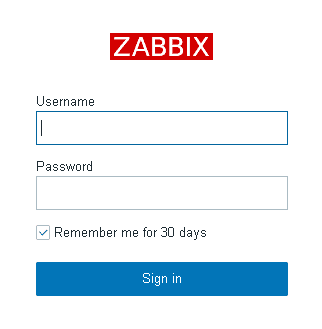

Вход в веб-интерфейс осуществляется по другому логину и паролю, его мы получили после запуска сервера в терминале, в пункте Zabbix frontend credentials. Для входа введите:

• Username — Admin;
• Password — zabbix.

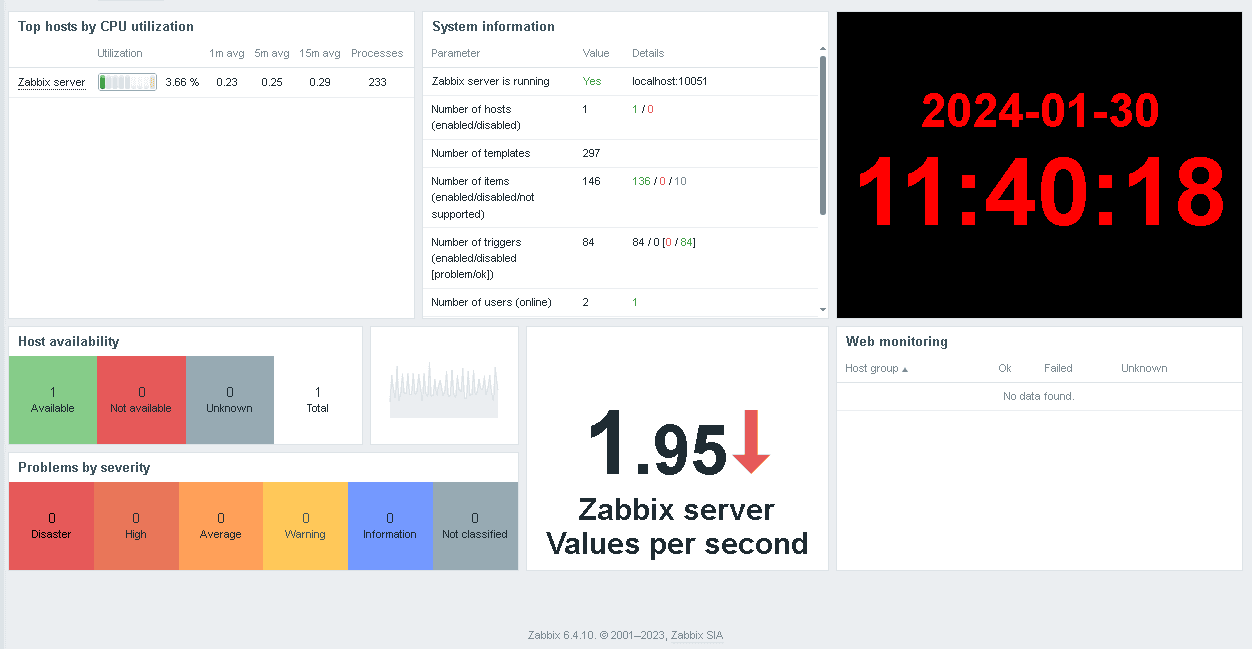

После входа в веб-интерфейс отображается панель мониторинга, в ней содержится вся необходимая информация. Есть возможность изменения и настройки виджетов под определённые задачи.

Скачивание и настройка Zabbix Agent

Zabbix Agent необходим для работы интеграции, с его помощью сервер получает данные от объекта мониторинга.
Установка агента Zabbix Agent аналогична Zabbix Appliance: скачайте подходящую версию со страницы загрузки агента и следуйте инструкциям инсталлятора.

После установки Zabbix Agent необходимо проверить его работоспособность. Для этого нужно зайти в терминал Zabbix Appliance и выполнить подключение по протоколу TELNET командой:

где:

• agent_ip — IP-адрес компьютера с установленным Zabbix Agent;
• port — порт прослушивания.

Настройка мониторинга

Для настройки мониторинга какого-либо параметра с помощью Zabbix Agent нужно настроить следующее:

• Группу узлов (Host group);
• Узел (Host);
• Элемент данных (Item).

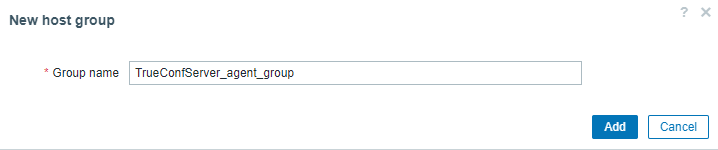

Сначала нужно создать группу узлов, она для хранения узлов, своего рода “папка” для них, так будет удобнее их искать, группировать по назначению. Для этого:

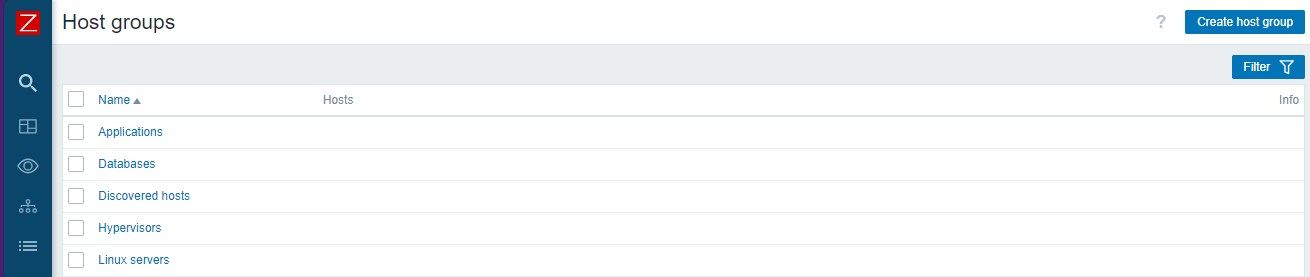

• В панели веб-интерфейса перейдите в раздел Data collection → Host groups.
• Нажмите кнопку Create host group.



• Затем укажите название группы (например, «TrueConf Server») и нажмите кнопку Add.

После создания группы узлов создайте сам узел:

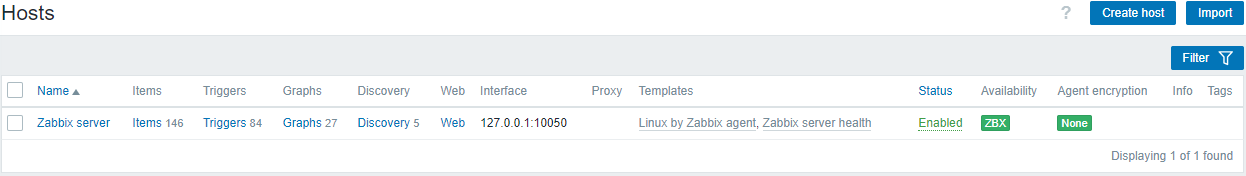

• Перейдите в раздел Data collection → Hosts.
• В открывшемся разделе нажмите Create host.

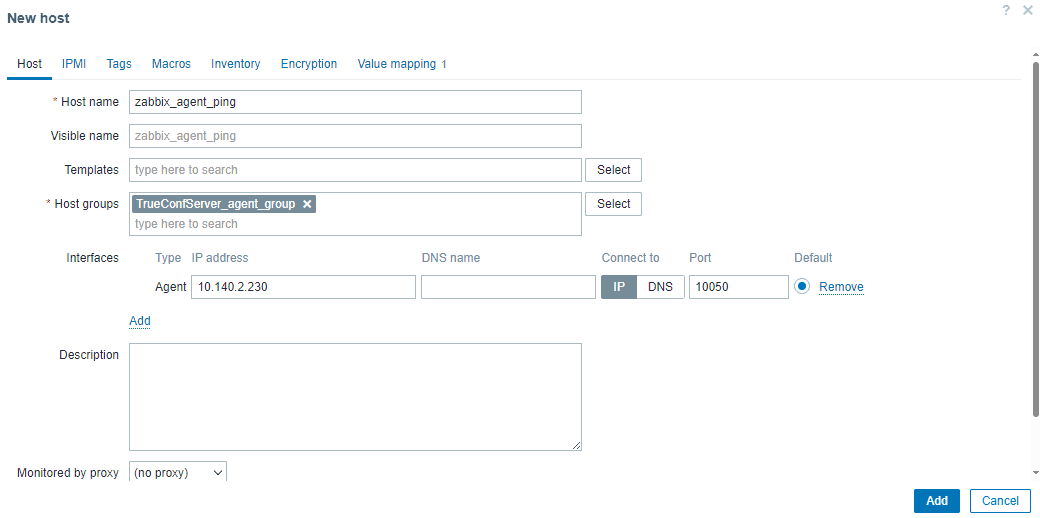

• Откроется окно создания узла, в нем нужно заполнить поля:

• Host name;
• Host groups (выберите созданную ранее группу — TrueConfServer_agent_group);
• Interfaces (Interfaces → Add → Agent).

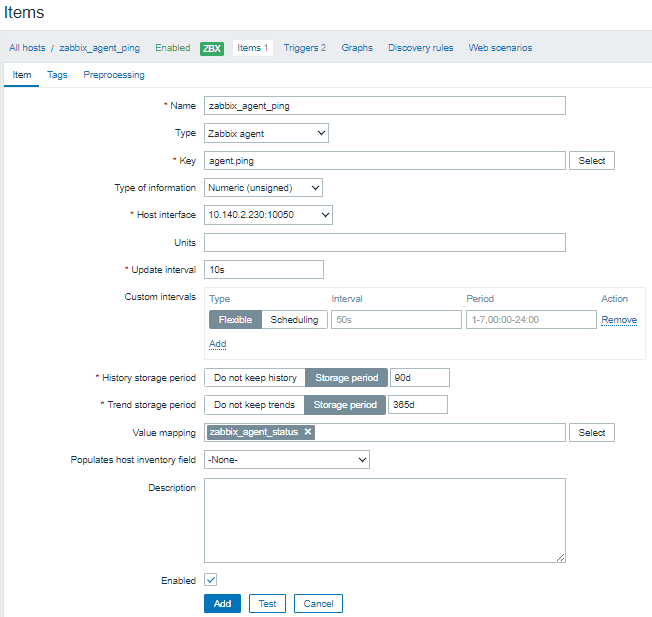

После создания узла добавьте элемент данных. В той же вкладке Hosts, внизу вы увидите таблицу со списком подключений. В ней переходите в Items → Create item.

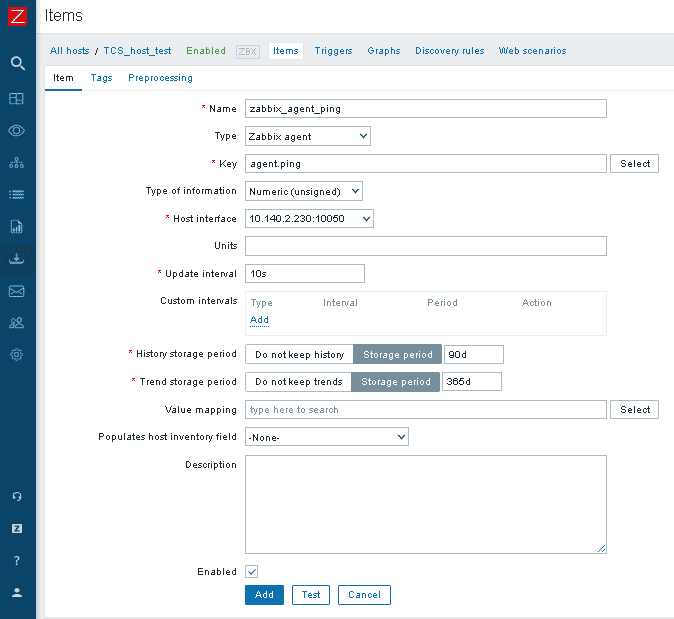

В открывшемся окне заполните поля:

• Name — zabbix_agent_ping;
• Type — Zabbix agent;
• Key — agent.ping;
• Type of information — Numeric (unsigned);
• Host interface — 10.140.2.230:10050;
• Update interval — 10s.

Остальное по ситуации, в данном примере оставьте по умолчанию. Чтобы сохранить элемент, нажмите кнопку Add.

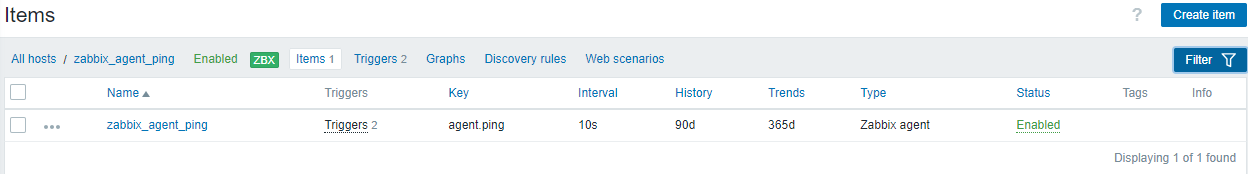

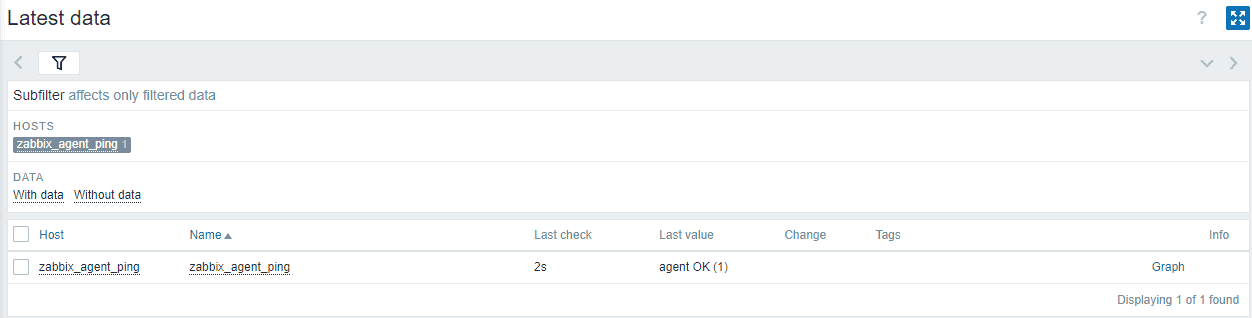

Вы увидите созданный элемент в списке подключений:

Теперь вы можете мониторить наличие связи с машиной с TrueConf Server, используя созданный узел. Для этого в панели перейдите в раздел Monitoring → Lastest data, ниже выберите созданный узел zabbix_agent_ping, и нажмите Graph.

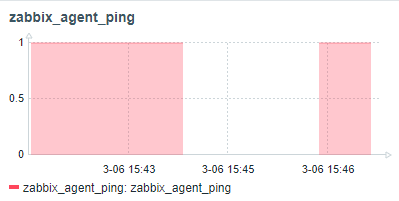

В открывшейся вкладке отображается график параметра zabbix_agent_ping:

На графике выше мы видим, что с 15:44 по 15:46 с сервером не было связи (не проходил ping).
Для более удобного отслеживания данных выведите график на панель мониторинга в веб-интерфейсе Zabbix Appliance. Для перехода в режим редактирования нажмите на Edit dashboard в правом верхнем углу панели мониторинга.

Чтобы добавить виджет:

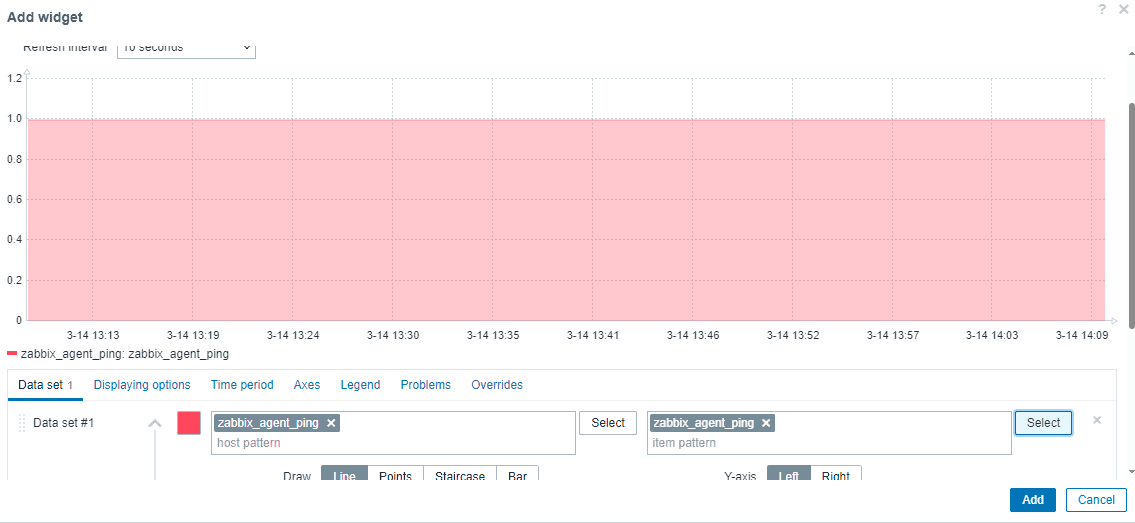

• Нажмите на пустую область панели, откроется окно добавления виджета.
• Выберите тип виджета, в нашем случае график (Type → Graph).
• Выбирайте необходимые данные для мониторинга (в данном примере следует выбрать Host → zabbix_agent_ping → Item → zabbix_agent_ping).

Вы можете настроить параметры отображения виджета, например, отображаемые данные, тип графика, цвет, прозрачность, толщину, и другие.

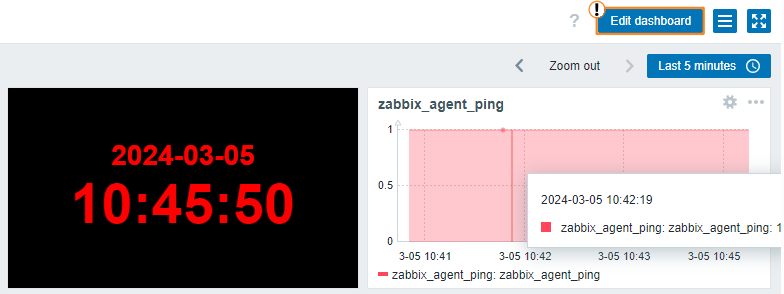

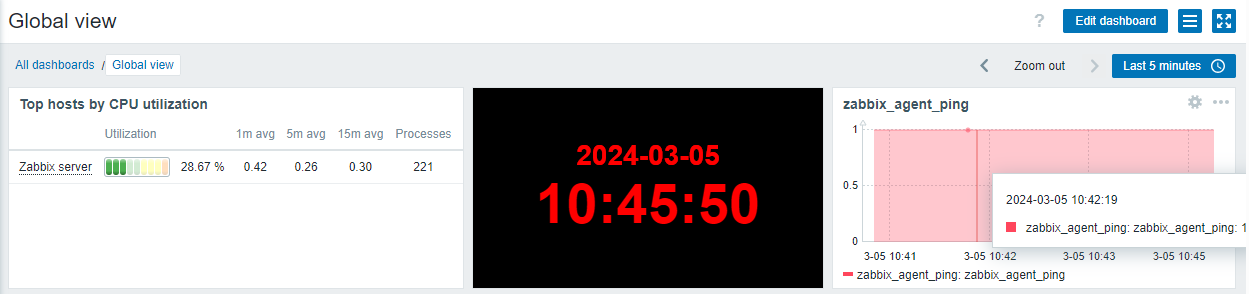

В результате получился график zabbix_agent_ping, который мы настроили для удобного отображения на панели мониторинга.

Мониторинг служб TrueConf Server

Следующим шагом настроим мониторинг всех служб TrueConf Server с помощью Zabbix. Например, при установке сервера видеосвязи на Windows добавляются такие службы:

• TrueConf Server – основная служба.
• TrueConf Database – отвечает за базу данных, от этой службы зависит работа TrueConf Server Manager.
• TrueConf Web Manager – отвечает за работу всех веб-интерфейсов.
• TrueConf Server Manager – менеджер работы с БД и файлами настроек.
• TrueConf Bridge – служба, которая способна получать websocket команды от веб-приложений и преобразовывать их в понятные Trueconf Server транспортные сообщения и который, помимо этого, может взаимодействовать с БД.

Чтобы отслеживать состояние служб, снова создадим элементы данных. При мониторинге служб на ОС Windows важно указать имя службы, а не отображаемое имя. Имя можно узнать в свойствах каждой службы (например, перейдя в оснастку Службы с помощью команды services.msc). У TrueConf Server начиная с версии 5.4 название службы и отображаемое имя совпадают.

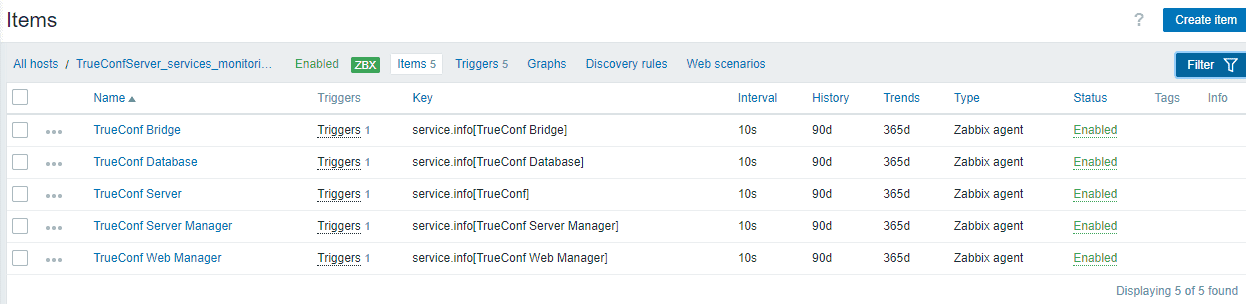

В итоге должен получиться такой список служб:

• TrueConf;
• TrueConf Database;
• TrueConf Web Manager;
• TrueConf Server Manager;
• TrueConf Bridge.

Следующий шаг — реализация мониторинга служб. Для этого аналогично ранее показанному выше примеру создайте элемент данных для каждой службы. Для этого создайте узел TrueConfServer_services_monitoring_test, в нём создайте элементы данных, для удобства укажите отображаемое имя каждой службы:

• TrueConf Server;
• TrueConf Database;
• TrueConf Server Manager;
• TrueConf Web Manager;
• TrueConf Bridge.

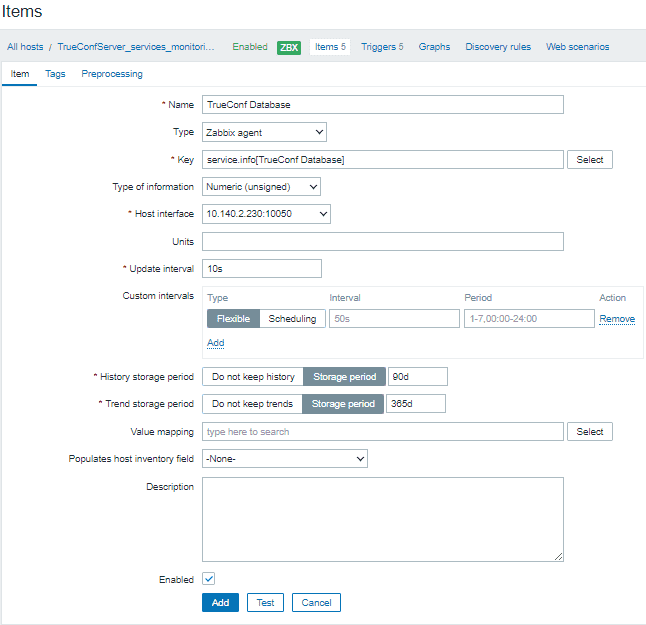

Элемент данных создаётся как в примере с zabbix_agent_ping, за исключением поля ключа (Key). В нём указываем service.info[service_name], где service_name — имя службы, которую необходимо мониторить, из списка выше. В результате получается такой список элементов данных:

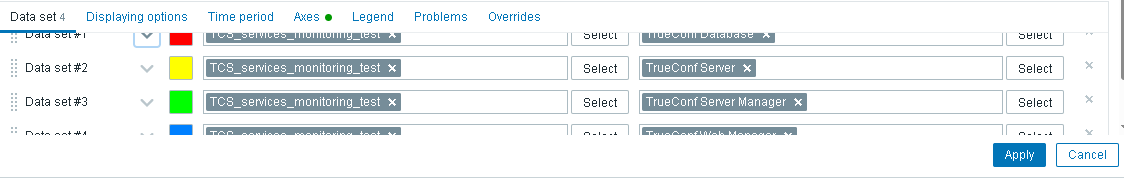

Для удобного мониторинга добавьте для созданных элементов отображение данных в виде графиков в панели мониторинга. Как показано выше для zabbix_agent_ping, чтобы добавить виджет нажмите на Edit dashboard в правом верхнем углу и выберите тип Type → Graph. В этом случае укажите такие параметры:

• Host pattern — TrueConfServer_services_monitoring_test;
• Item pattern — Службу для мониторинга.

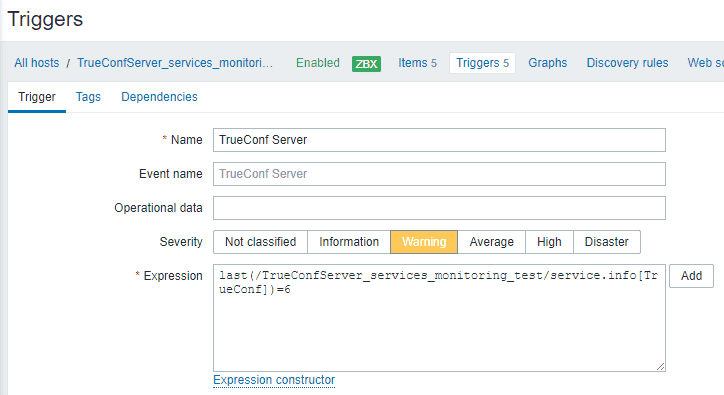

Для отображения на графике состояния служб TrueConf Server, добавьте каждый элемент данных в отдельный набор данных, тогда можно установить разные цвета для отображения на графике. Ниже настройте параметры отображения, нажмите Add, сохраните изменения главной панели, нажав Save changes в правом верхнем углу.

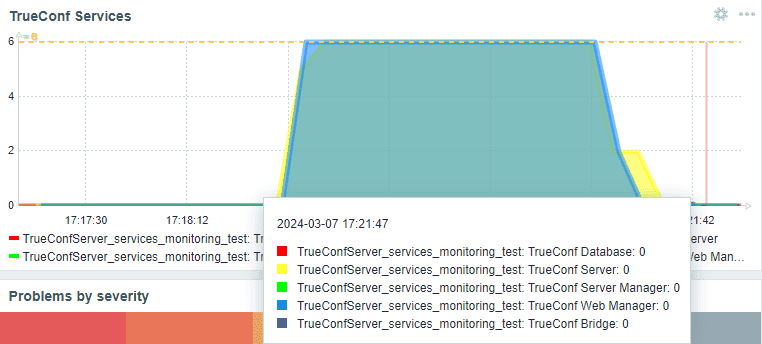

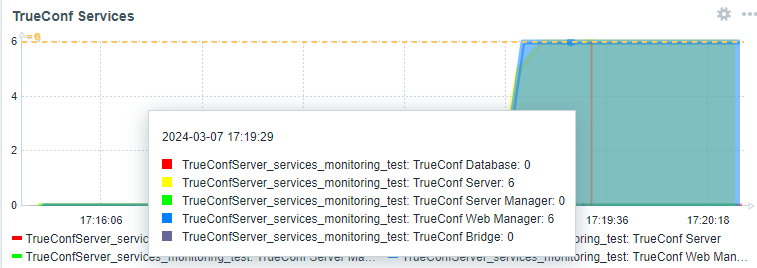

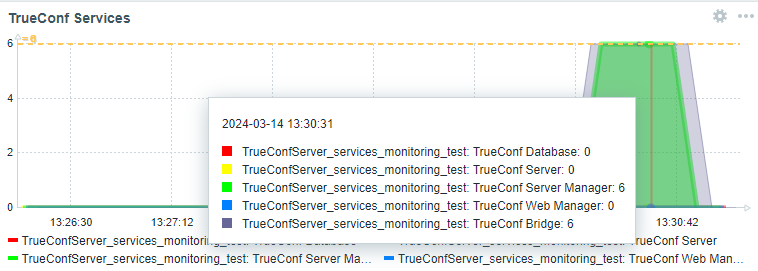

В результате получается настроенный график мониторинга нужных служб на главной панели веб-интерфейса Zabbix Appliance:

Проверка доступа к серверу с помощью HTTP-запроса

Zabbix предоставляет готовый компонент для отправки HTTP-запросов. Чтобы отслеживать состояние сервера с помощью HTTP-запроса потребуется создать:

• Узел по IP и порту сервера;
• Веб-сценарий.

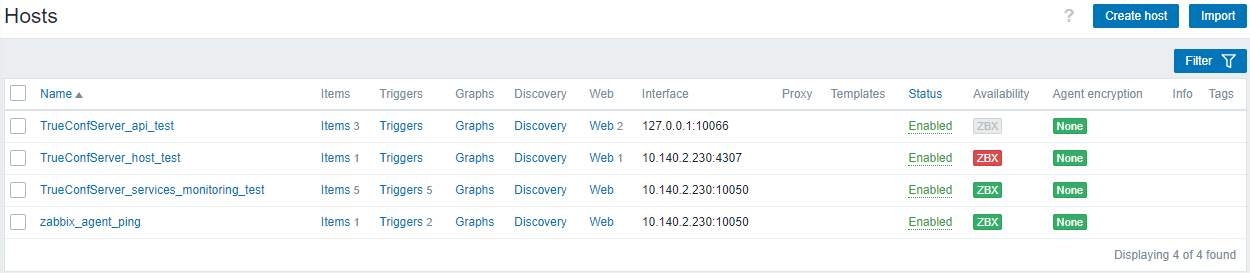

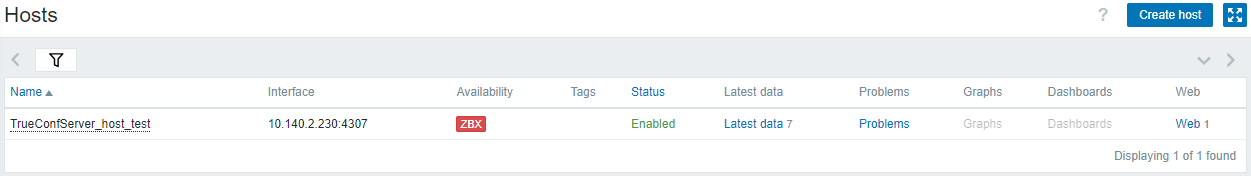

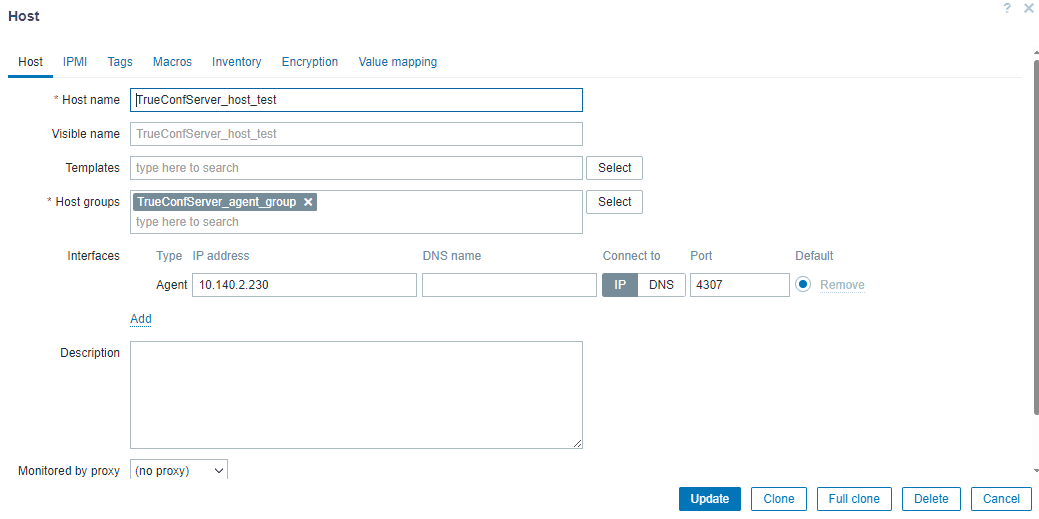

Создание узла описано выше, вот что должно получиться:

В данном случае IP адрес TrueConf Server 10.140.2.230, порт для проверки HTTP-запросом — 4307. Для создания веб-сценария:

• Перейдите в раздел Data collection → Hosts.
• В строке узла нажмите Web.
• Создайте там сценарий во вкладке Scenario, нажав на Create web scenario.

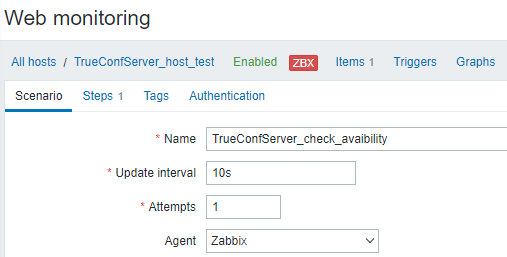

Заполните поля:

• Name — TrueConfServer_check_avaibility;
• Update interval — 10s;
• Attempts — 1;
• Agent — Zabbix.

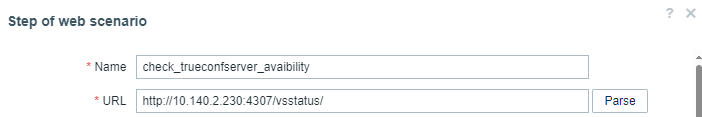

Теперь надо задать операцию, которую должен выполнять сценарий (в терминологии Zabbix шаг), для этого перейдите во вкладку Steps, в ней заполните поля:

• Name — check_trueconfserver_avaibility;
• URL — http://10.140.2.230:4307/vsstatus/;
• Timeout — 10s;
• Required status code — 200.

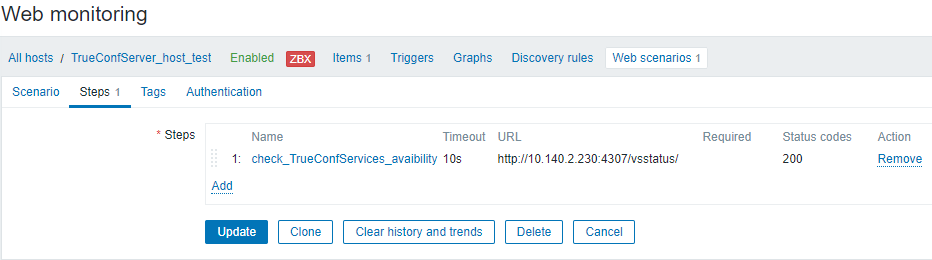

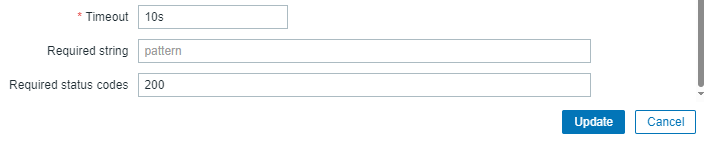

После заполнения нажмите Update во вкладке Steps. Так выглядит настроенный шаг веб-сценария:

Для сохранения сценария нажмите кнопку Update во вкладке Scenario.

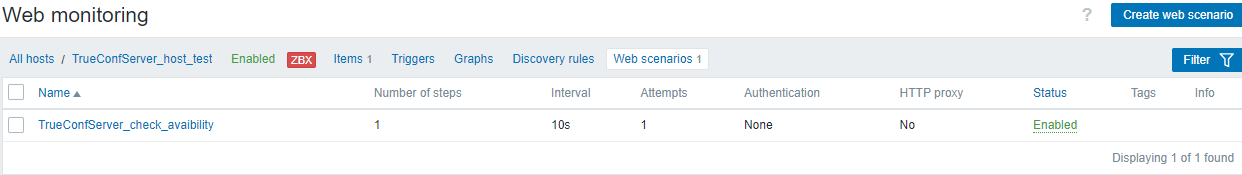

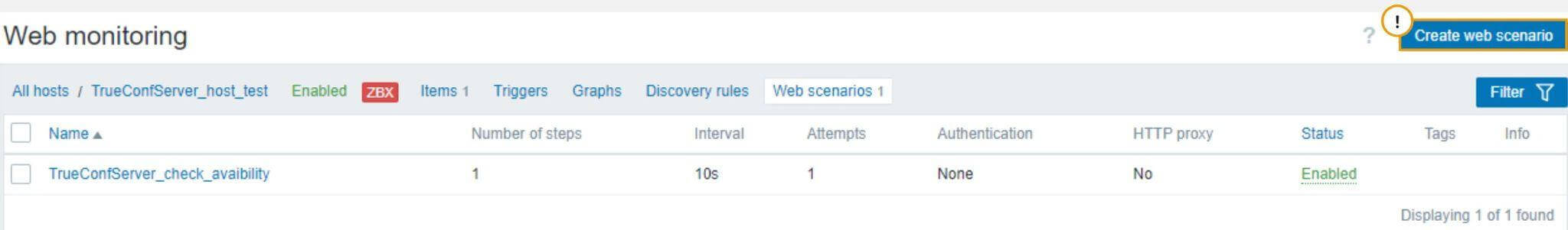

Готовый веб-сценарий:

Для проверки созданного сценария:

• Перейдите в боковой панели в раздел Monitoring → Hosts.
• Нажмите Web в строке TrueConfServer_host_test.

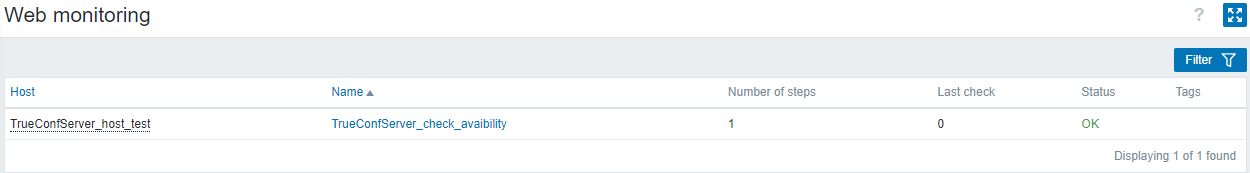

Таблица отображает что все ОК, то есть HTTP-запрос отрабатывает успешно:

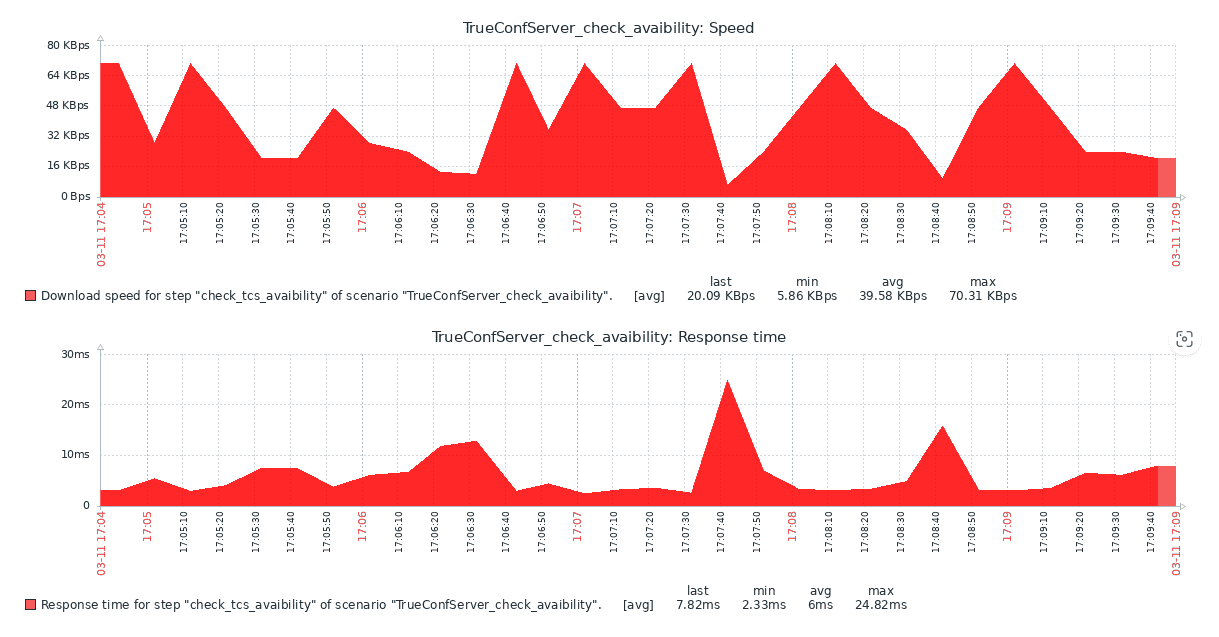

Для более подробной информации перейдите к веб-сценарию, нажав на check_TrueConfServer_avaibility. Открывается следующий график:

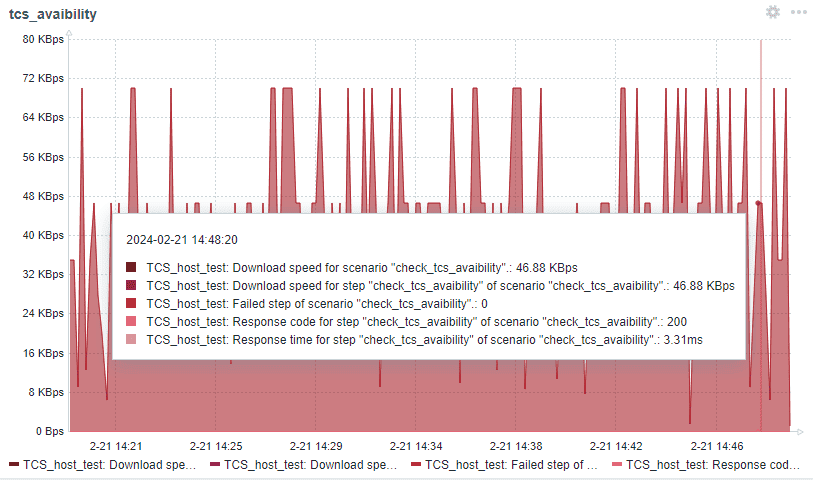

Для удобства мониторинга добавьте виджет на главный экран, как показано ранее. В настройках укажите такие параметры:

• Type — Graph;
• Data set — Add new data set;
• host pattern → Select — TrueConfServer_host_test;
• item pattern → Select — выбираете необходимые вам данные.

Далее последовательно нажмите кнопки Add и Save changes.

Zabbix и TrueConf Server API

Теперь настроим получение по TrueConf Server API количества активных конференций и их участников. Для этого нам нужно создать узел, получить JSON данные с помощью HTTP-запроса, преобразовать JSON данные в читаемый формат, вывести их на главную панель.

Следует начать с создания узла, здесь всё как показано ранее. Создайте предмет данных HTTP-агент, HTTP-запрос составляется согласно документации TrueConf Server API.

Используйте запрос Get Call List для получения списка сессий (сеансов связи):

где:

• {{$server_name}} — адрес TrueConf Server;
• {{$access_token}} — токен TrueConf Server.

Например:

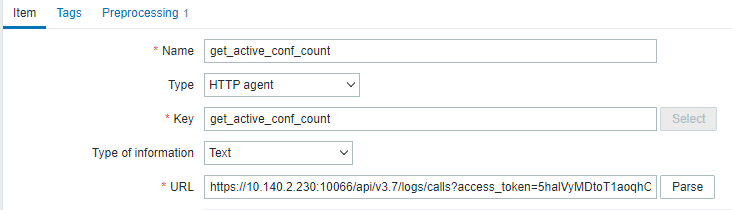

В итоге должен получиться такой HTTP-агент:

В списке сессий будут в том числе уже завершившиеся сеансы связи (см. параметр end_time). Также надо учесть, что будут все типы сессий: как звонки, так и конференции. Они отличаются значением параметра class у звонков он равен 1. Потому чтобы выбрать только конференции, нужно сделать выборку по условию class != 1. Для этого:

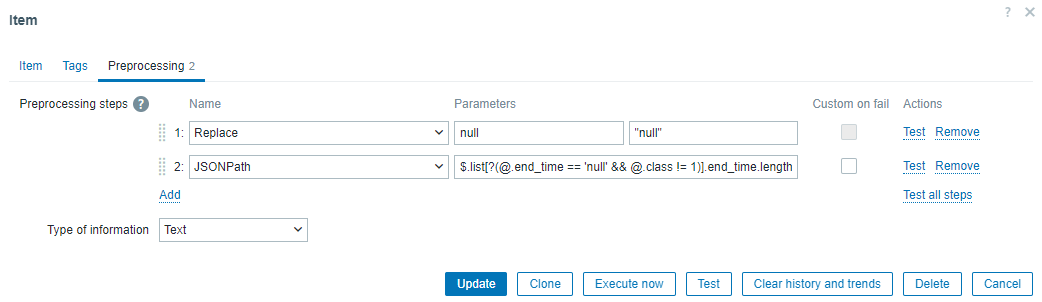

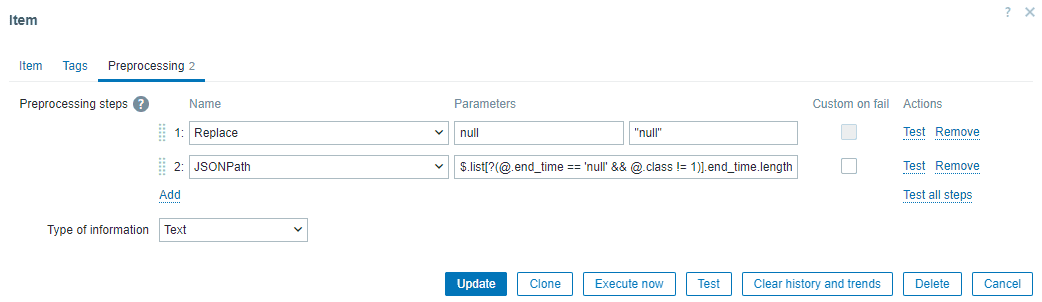

• Перейдите на вкладку Preprocessing.
• В блоке Preprocessing steps нажмите Add.
• В первом шаге укажите такие параметры:
• Name : Replace
• parameters : null → “null”
• Во втором шаге укажите такие параметры:
  • Name : JSONPath;
  • parameters :
    $.list[?(@.end_time == 'null' && @.class != 1)].end_time.length()

    1	$.list[?(@.end_time == 'null' && @.class != 1)].end_time.length()

(то есть выражение, составленное согласно официальной документации Zabbix JSONPath functionality).

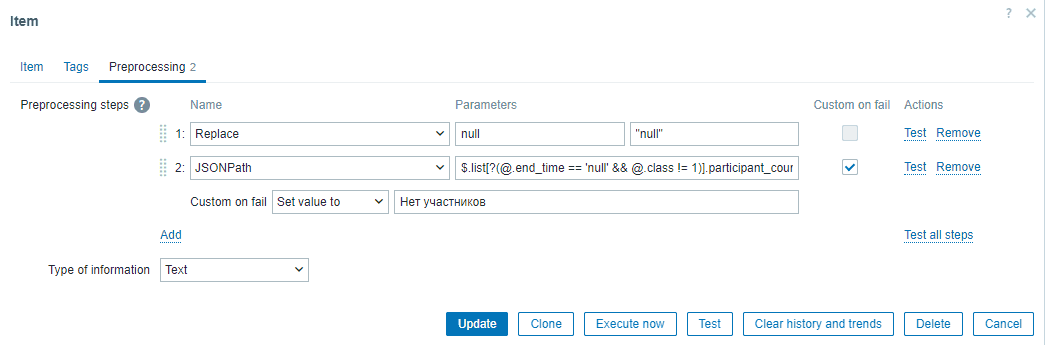

В итоге получаем настроенный элемент данных, который возвращает нам количество активных конференций.
По такому же принципу создайте предмет данных, который возвращает количество участников в активных конференциях (не забудьте про первый шаг преобразования: null → “null”). В результате получается данное выражение:

Нужно учесть, что при отсутствии участников конференций некорректно выводится значение на главную панель. Чтобы исправить это, в блоке Custom on fail выберите вариант Set value to и введите свой поясняющий текст, например “Нет участников”.

В результате получим два элемента данных, которые обрабатывают полученный по API JSON и возвращают количество активных конференций и участников в них.

Проверка обработки API запроса

Перед тестированием следует проверить что возвращает API запрос, для этого выполните его в браузере:

где:

• 10.140.2.230:10066 — IP-адрес TrueConf Server;
• 5halVyMDtoT1aoqhOGTDLyERXTN0uRQk — токен TrueConf Server API.

Пример полученных данных в виде JSON:

В полученном JSON для каждой конференции (объекта списка) ищем нужные параметры:

• “end_time”: null — время окончания конференции, пустое значение, значит она активна. Нас интересуют только такие конференции, их количество и надо посчитать;
• “class”: 10 — тип конференции. Для мониторинга необходимо проверять значение на соответствие условию не равно 1 (выбираем все типы кроме звонков 1 на 1);
• “participant_count” — количество участников конференции у каждой конференции, удовлетворяющей условию 1.

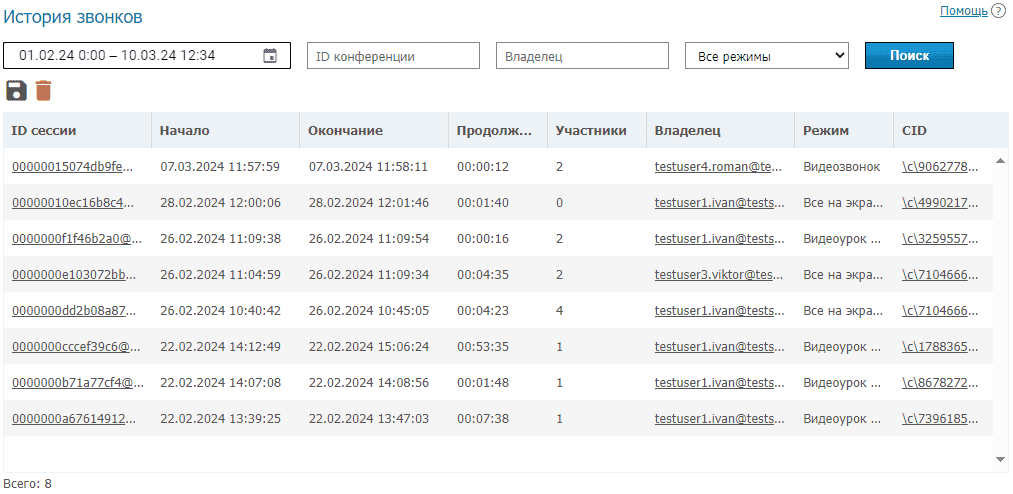

В панели управления TrueConf Server также можно отследить активные сессии для конференций и число участников в них. Для этого перейдите в раздел Отчёты → История звонков и обратите внимание на строки, у которых значение в столбце Режим отличается от видеозвонка.

Исходя из ранее показанных примеров создаём виджеты отображения предметов данных (items) на главной панели. В результате должно получиться так:

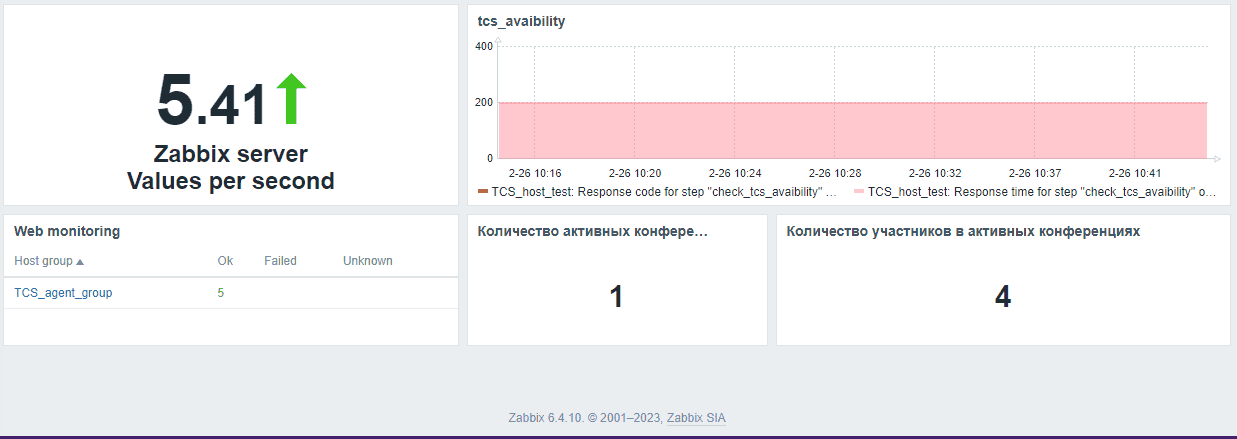

Информация при выполнении запроса в браузере, в TrueConf Server и на главной панели веб-интерфейса Zabbix Appliance совпадает, следовательно функция мониторинга работает корректно.

Уведомления от бота Telegram

Осталось настроить бота Telegram для получения уведомлений от Zabbix. Для работы данного метода нужен токен бота и ID пользователя или группы куда присылать уведомления. Zabbix Agent собирает данные о службах TrueConf Server, отправляет их через заранее указанный узел (IP-адрес, порт) на Zabbix Appliance. И если срабатывает какой-то из настроенных триггеров, то отправляются уведомления через Telegram.

Создание Telegram-бота

Начните с создания бота, для этого:

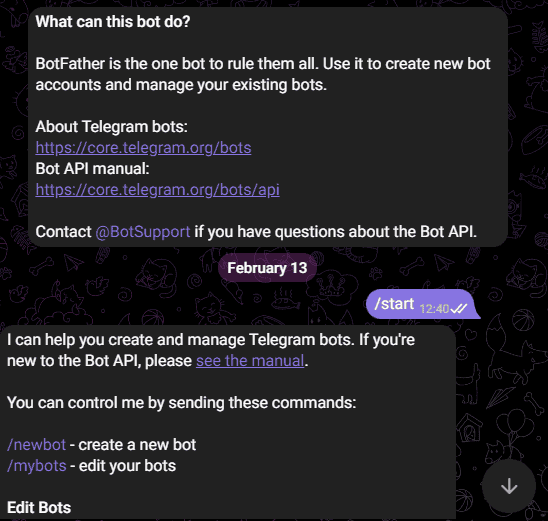

• Найдите пользователя BotFather в Telegram и в чате с ним нажмите кнопку Start или напишите команду /start.



• Далее отправьте команду /newbot.
• Придумайте для бота имя пользователя, чтобы его можно было легко искать в списке чатов.

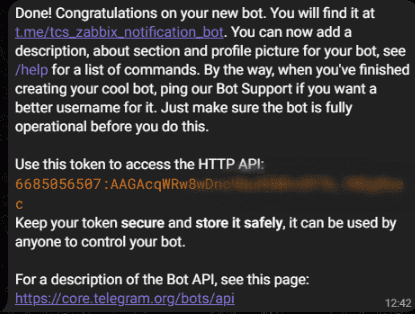

• Бот ответит сообщением в котором будет токен для управления Telegram ботом.

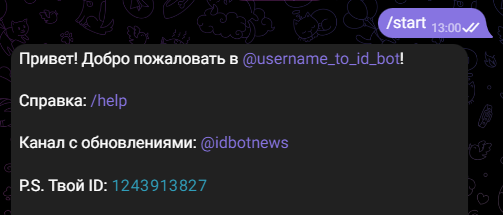

После создания узнайте ID пользователя или группы куда следует отправлять уведомления. В данном примере рассмотрим отправку уведомлений на свой аккаунт Telegram. Для этого узнаем свой ID с помощью бота. Найдите ID бота написав в поиске ID bot, далее напишите ему команду /start. В сообщении бот напишет наш ID.

Интеграция Telegram с Zabbix Appliance

Теперь настроим интеграцию с Telegram:

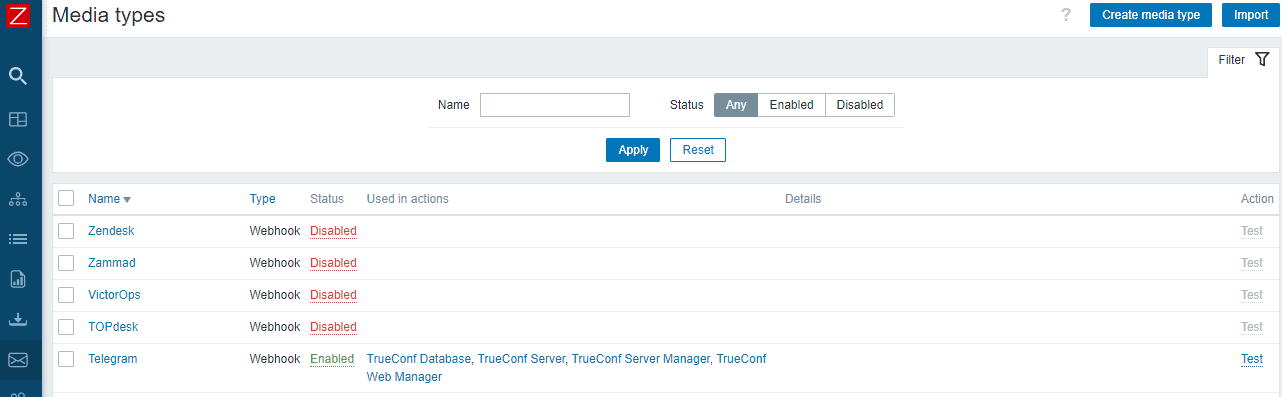

• В веб-интерфейсе Zabbix Appliance переходите в пункт меню Alerts → Media types.



• Откроется таблица, в ней найдите Telegram, и отметьте ссылку Disabled чтобы включить данный способ оповещения, ссылка должна измениться на Enabled.

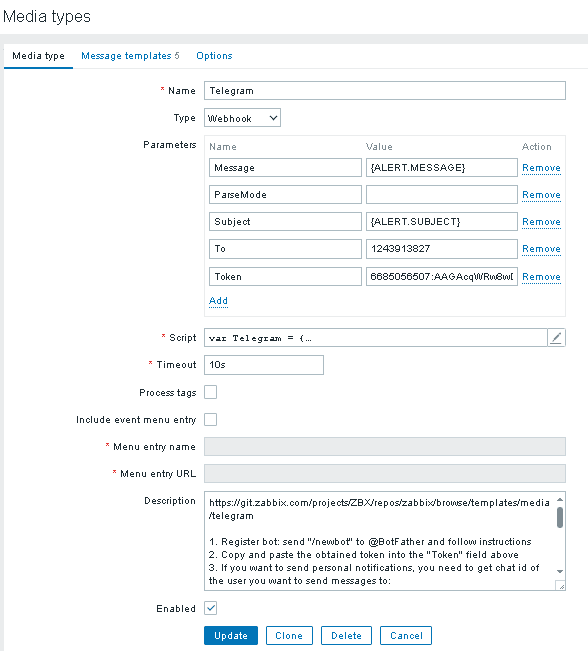

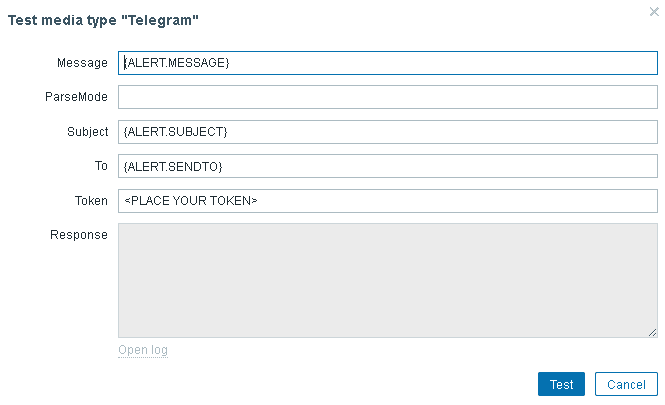

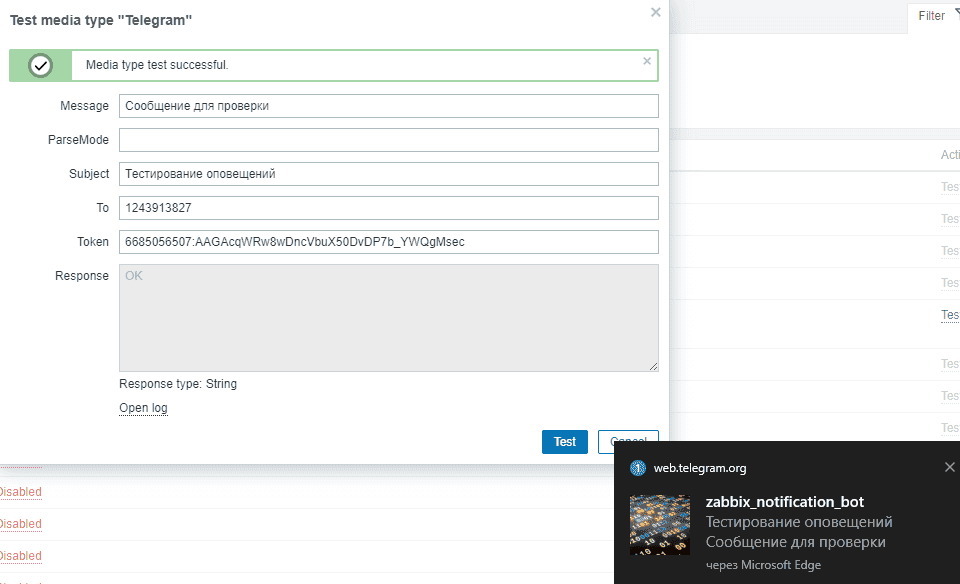

• Далее нажав на Telegram перейдите в настройки данного типа оповещения, и укажите такие параметры:
• Name — Telegram;
• Type — Webhook;
• Message — {ALERT.MESSAGE};
• Subject — {ALERT.SUBJECT};
• To — ID пользователя или группы;
• Token — токен бота Telegram.
• После заполнения нажмите Update для применения изменений.

После применения изменений сразу проверьте работоспособность оповещений, для этого в строке Telegram нажмите на кнопку Test.

Заполните поля:

• Message — текст сообщения;
• Parse mode — можно оставить пустым;
• Subject — субъект (о каком компоненте идет речь, узел, служба, и другое);
• To — кому отправить, здесь нужен ID пользователя или группы;
• Token — токен бота.

После заполнения нажмите кнопку Test, в поле Response будет выведен ответ теста (ошибка или ОК).

Если всё настроено правильно, вы получите сообщение в Telegram от бота.
Осталось настроить отправку всех добавленных выше метрик через Telegram бота, для этого:

• На боковой панели переходите Users → Users.

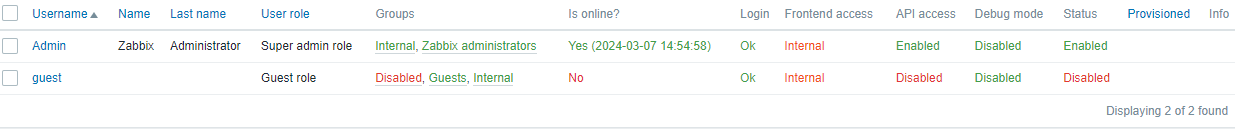

• Нажмите на пользователя Admin.

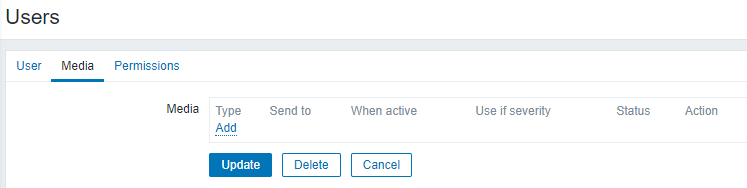

• Перейдите во вкладку Media, в ней нажмите Add.

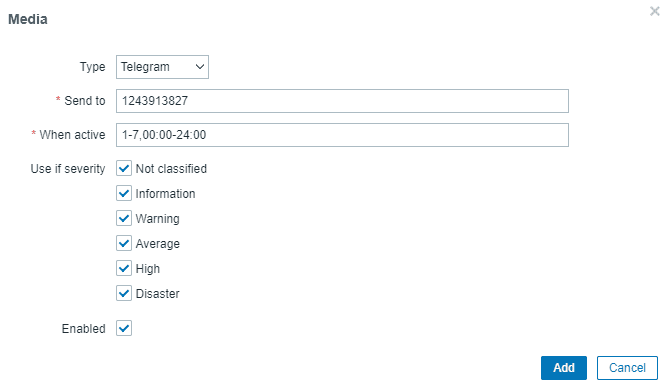

• В открывшемся окне заполните поля:
• Type — Telegram;
• Send to — Telegram ID пользователя/группы;
• When active — Время активности данного способа оповещения;
• Use if severity — важность уведомления, настраивается в зависимости от вашего случая, от простого уведомления (Information), до оповещения о серьезной неисправности (High, Disaster).

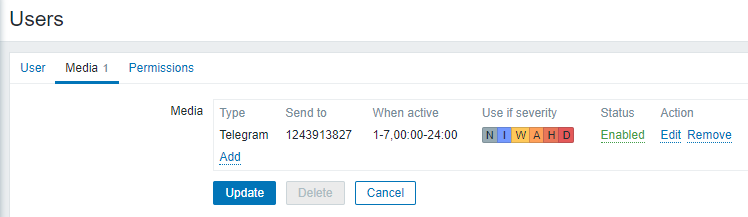

• После заполнения всех полей нажмите Add и потом Update.

Последний шаг настройки системы оповещения. Нужно настроить триггеры, которые будут реагировать на изменение состояния выбранных предметов данных:

• Нажмите на боковой панели Data collection → Hosts.



• В строке TrueConfServer_services_monitoring_test нажмите Triggers.



• В открывшейся вкладке нажмите Create trigger.



• В открывшемся окне триггера заполните параметры:
• Name — TrueConf Server;
• Event name — <Заполнится автоматически после поля Name>;
• Severity — Warning;
• Expression — Add.

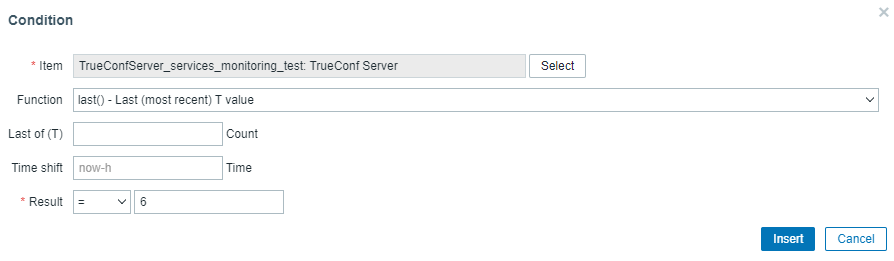

• В окне Condition заполните:
• Item → Select — TrueConf Server;
• Function — last() — Last (most recent) T value;
• Result — 6 (в нашем случае 6, этот код возвращает функция service.info[service_name] если служба отключена).



• После заполнения нажмите Insert, получается такое выражение: last(/TrueConfServer_services_monitoring_test/service.info[TrueConf])=6.
• После заполнения всех полей нажмите Add.

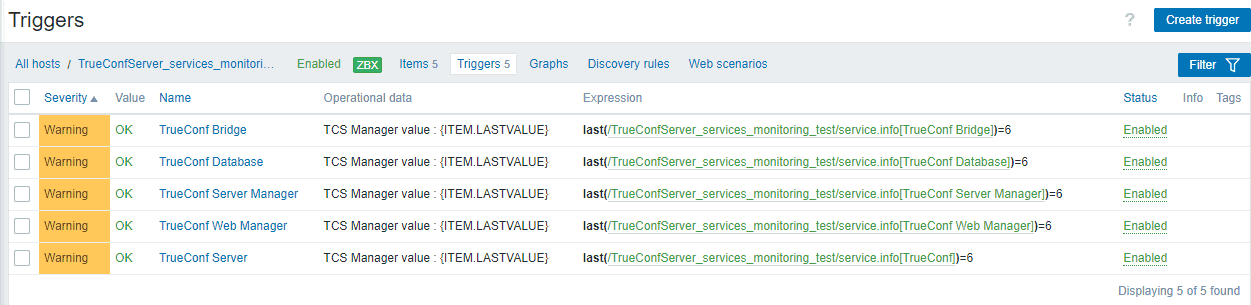

Создайте по данному принципу триггеры для остальных служб TrueConf Server, в итоге должен получиться список триггеров:

Следующее — создание действия триггера (Trigger action). Для этого:

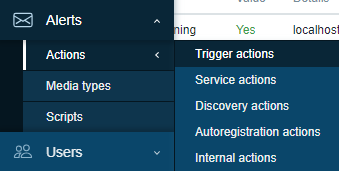

• Перейдите по панели Alerts → Actions → Trigger actions.



• Нажмите кнопку Create action для создания действия триггера:

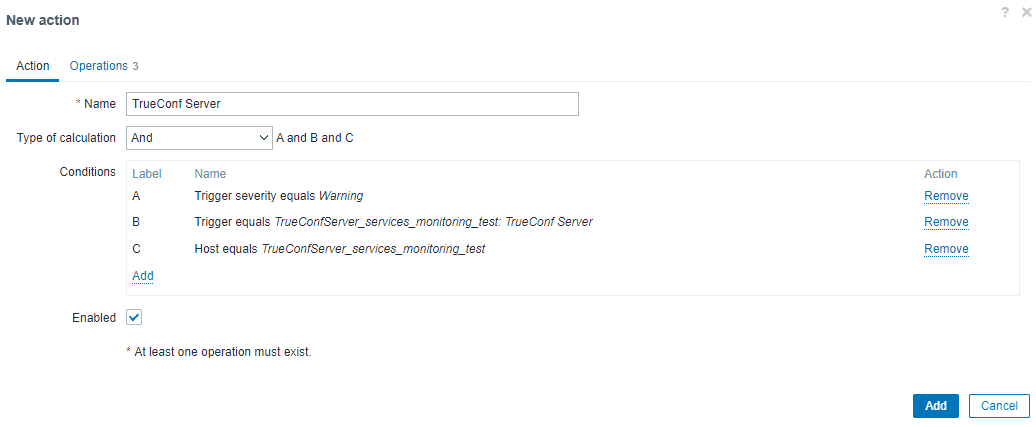

• В открывшемся окне New action заполните поля:
• Name — название действия триггера;
• Type of calculation — And (Необходимо для срабатывания при соответствия всех условий одновременно);
• Conditions — создаем 3 условия :
• Host equals TrueConfServer_services_monitoring_test (Подключение через которое производится мониторинг);
• Trigger equals TrueConfServer_services_monitoring_test: TrueConf Web Manager (Триггер: служба TrueConf Server);
• Trigger severity equals Warning (Важность триггера).
• Статус — Enabled.



• Далее переходите во вкладку Operations, там настраиваются действия при срабатывании триггера:
• Operation (действия при срабатывании триггера);
• Recovery operation (действия при восстановлении);
• Update operation (действия при обновлении).
• Нажмите Add чтобы добавить действие.

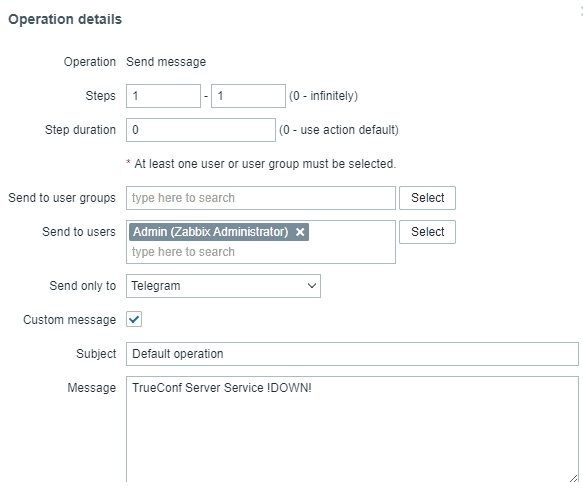

• Заполните поля в окне Operation details:
• Send to users — Admin;
• Send only to — Telegram.

s

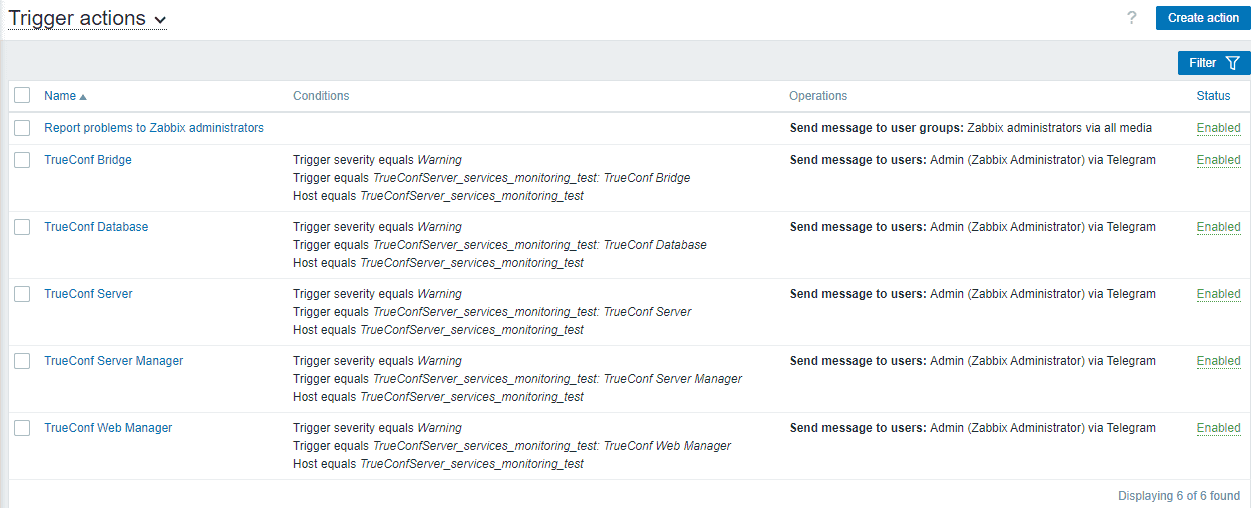

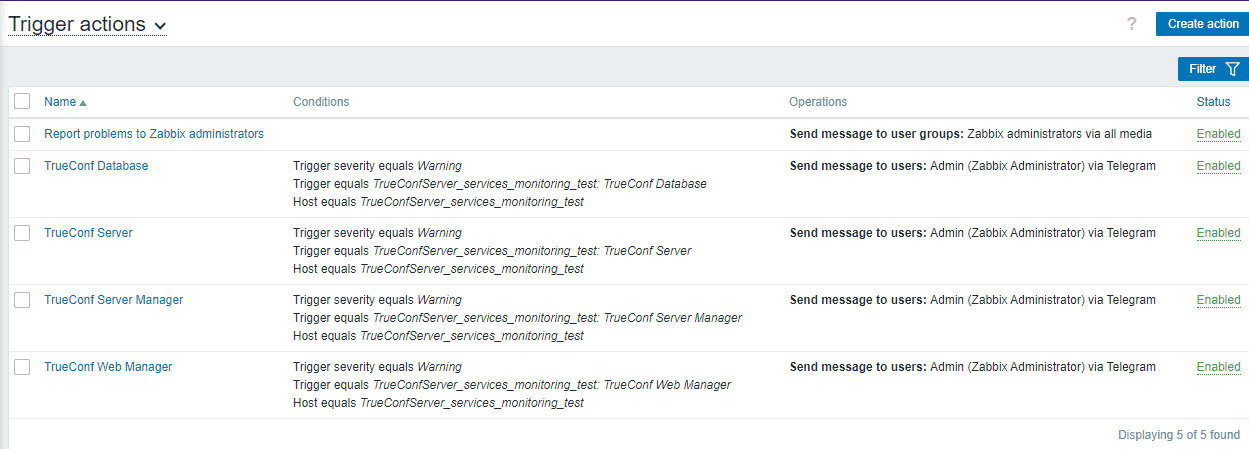

Остальные значения оставьте по умолчанию, после нажмите Add. Добавьте аналогичным способом действия при обновлении (Recovery operation) и восстановлении (Update operation). В итоге должно получиться так:

Проверка работы оповещений через Telegram бота

Для проверки работы системы оповещений было выбрано остановить службы TrueConf Server и TrueConf Web Manager, результат:

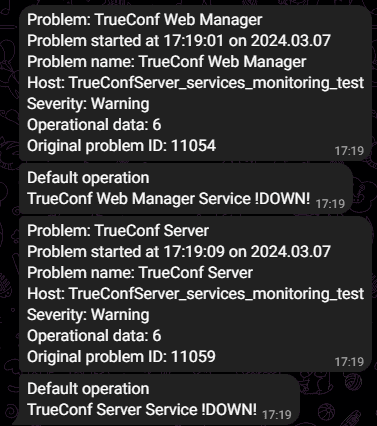

Telegram бот прислал оповещение, в котором присутствует информация о неисправности. График на главной панели отображает состояние служб:

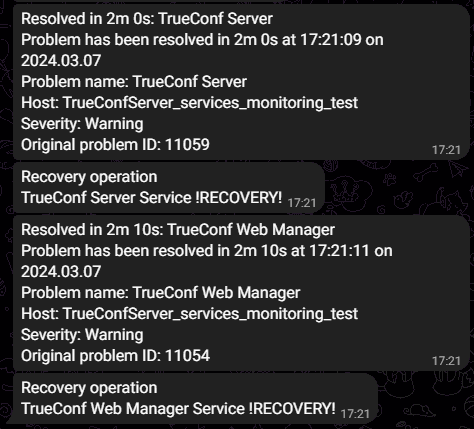

Верните службы обратно в рабочее состояние, и Telegram бот оповещает о возобновлении их работы:

График на главной панели также отображает возобновление работы служб:
